卷积层计算

神经网络由浅层到深层，分别可以检测出图片的边缘特征、局部特征（例如眼睛、鼻子等）、整体面部轮廓。

图片边缘有两类：

垂直边缘（vertical edges）
水平边缘（horizontal edges）

图片的边缘检测可以通过与相应滤波器进行卷积来实现

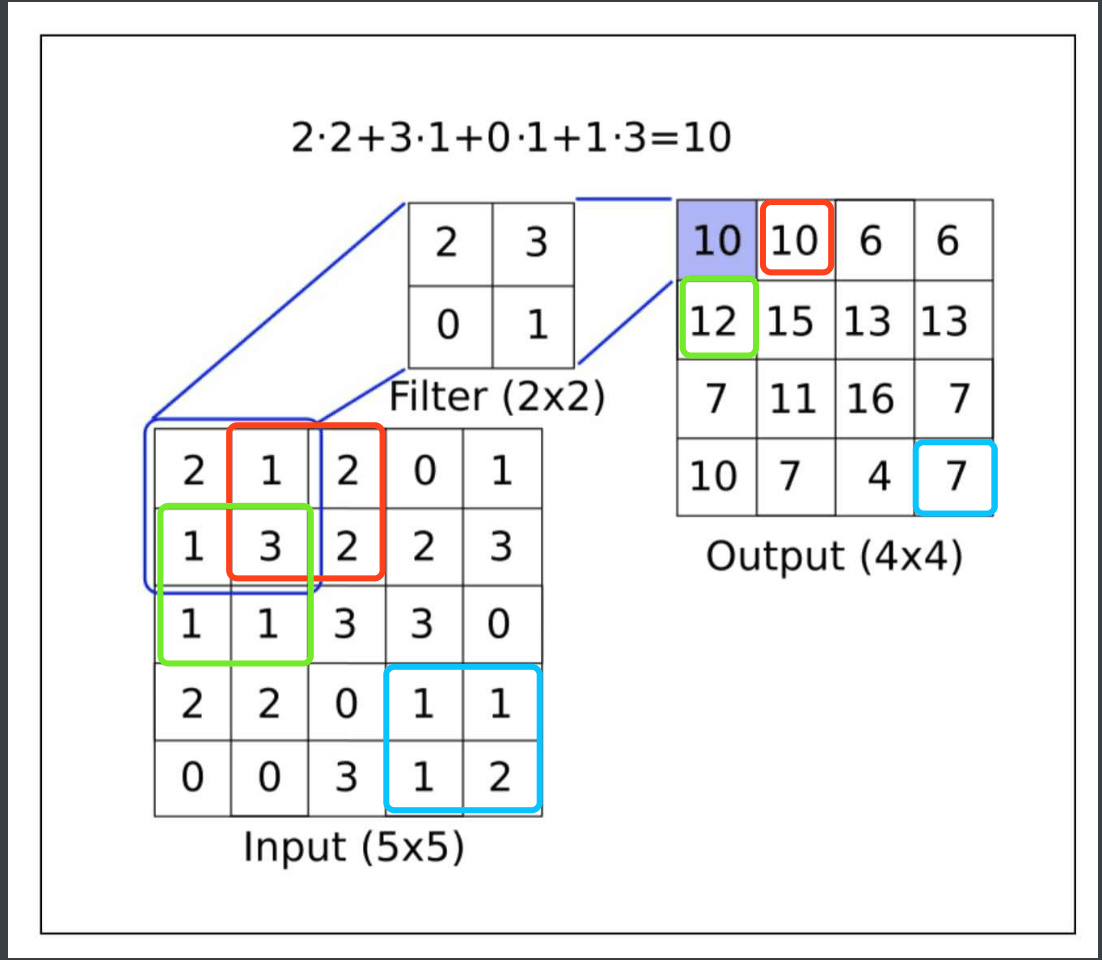

卷积层计算过程

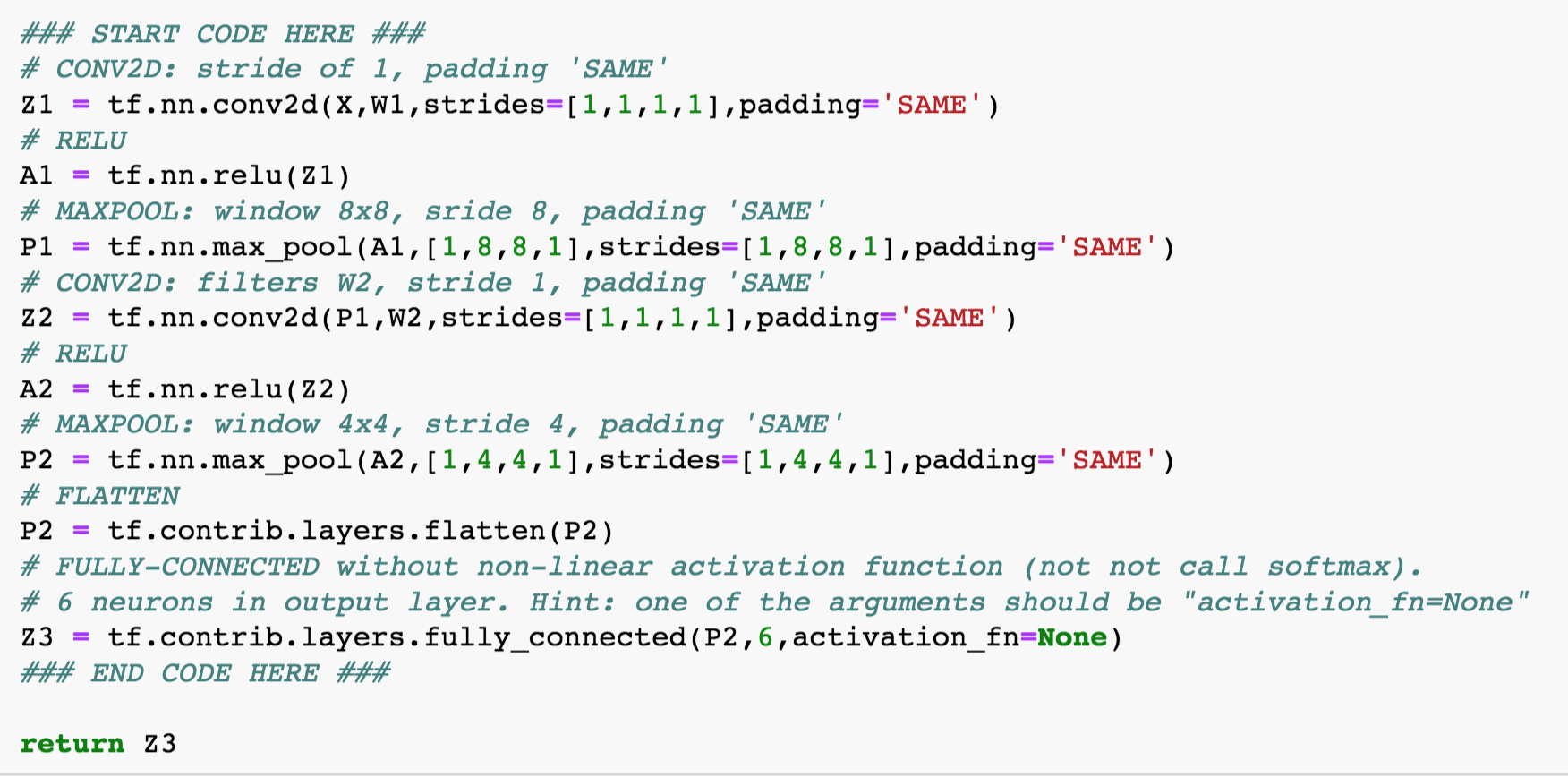

input中与filter相同size的矩阵，对应格相乘得到的结果再相加得到output，通过filter不断移动step=1,获得完整output 卷积用conv_forward()表示；tensorflow中，卷积用tf.nn.conv2d()表示；keras中，卷积用Conv2D()表示。

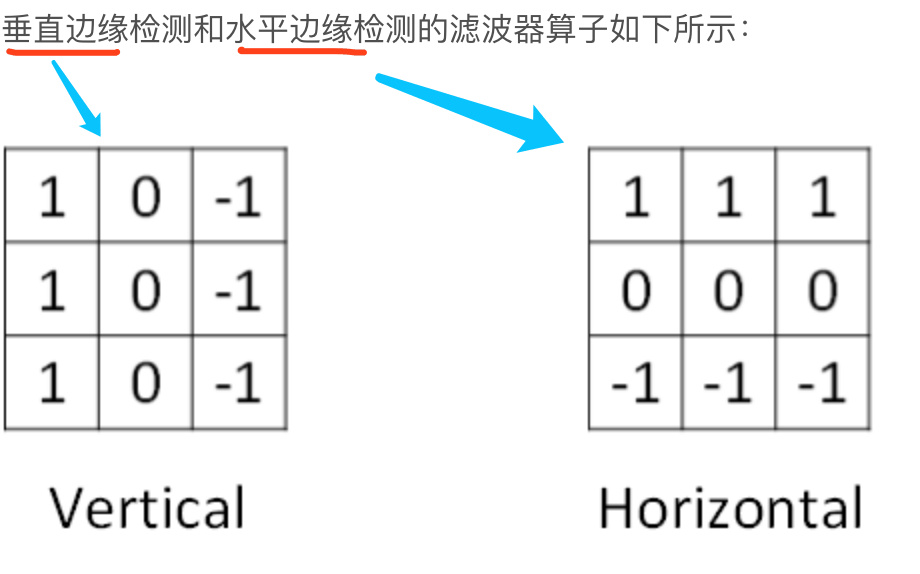

边缘检测example

filter的数值一般需要通过模型训练得到，类似于标准神经网络中的权重W一样由梯度下降算法反复迭代求得。 CNN的主要目的就是计算出这些filter的数值。确定得到了这些filter后，CNN浅层网络也就实现了对图片所有边缘特征的检测。

padding

原始图片尺寸为n x n，filter尺寸为f x f，则卷积后的图片尺寸为(n-f+1) x (n-f+1)，注意f一般为奇数。

卷积运算后，输出图片尺寸缩小
原始图片边缘信息对输出贡献得少，输出图片丢失边缘信息

为了解决图片缩小的问题，可以使用padding方法，即把原始图片尺寸进行扩展，扩展区域补零，用p来表示每个方向扩展的宽度。经过padding之后，原始图片尺寸为(n+2p) x (n+2p)，filter尺寸为f x f，则卷积后的图片尺寸为(n+2p-f+1) x (n+2p-f+1)。若要保证卷积前后图片尺寸不变，则p应满足：

\[p=\frac{f-1}{2}\]

没有padding操作，p=0，我们称之为Valid convolutions
有padding操作，$p=\frac{f-1}{2}$，我们称之为Same convolutions，保证卷积前后尺寸不变。

卷积步长（Strided convolutions）

stride表示filter在原图片中水平方向和垂直方向每次的步进长度。之前我们默认stride=1。

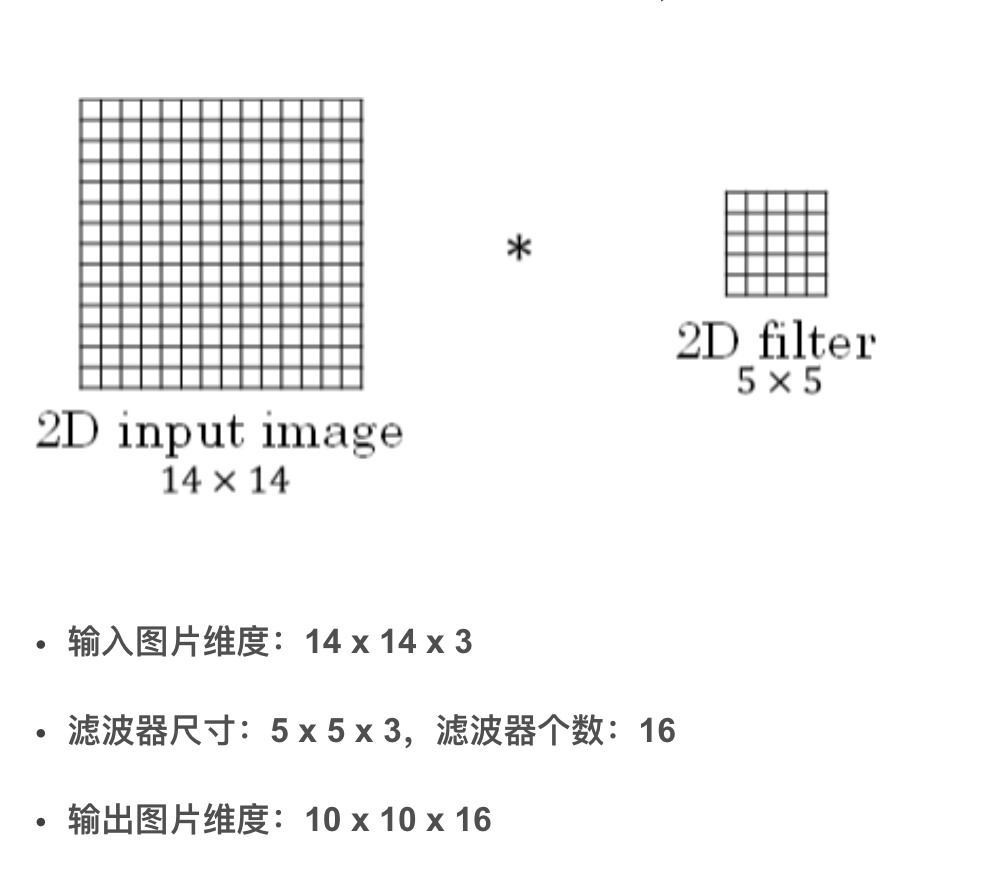

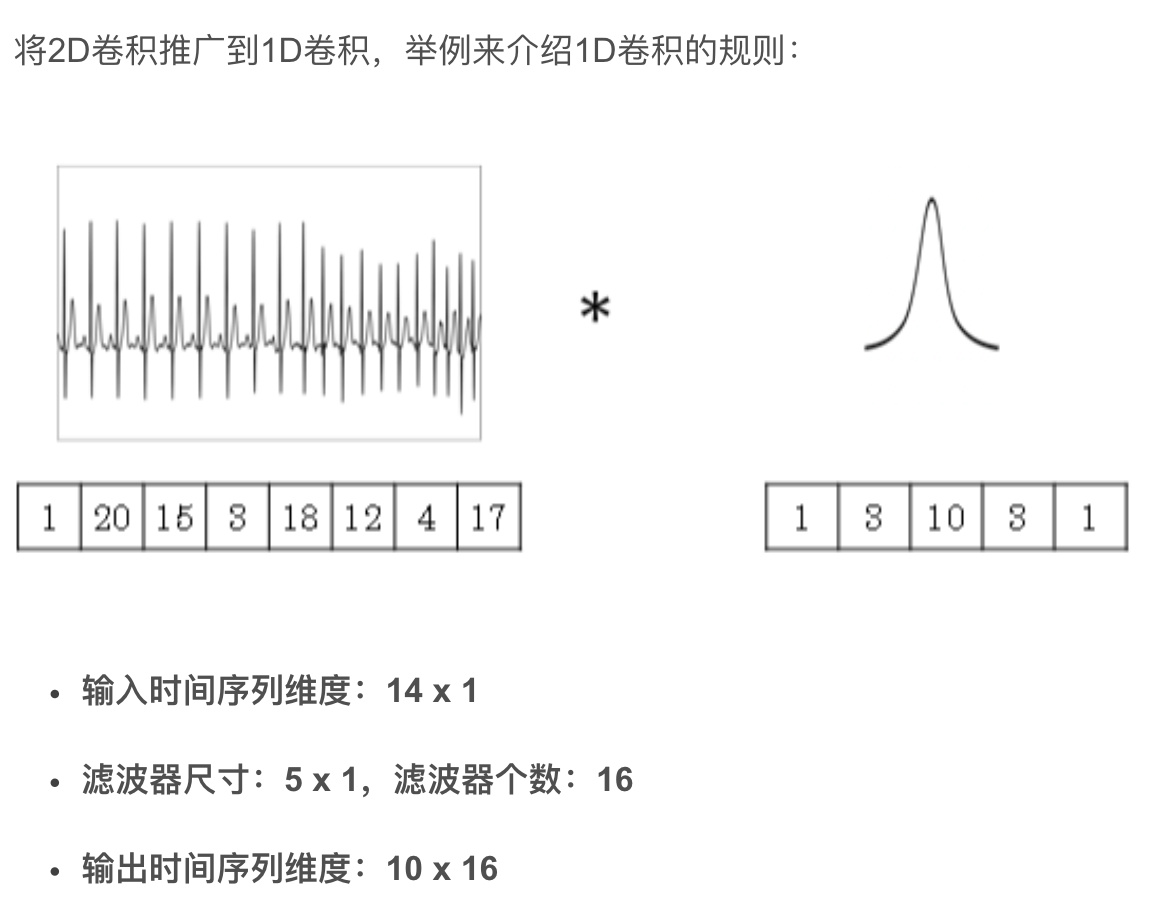

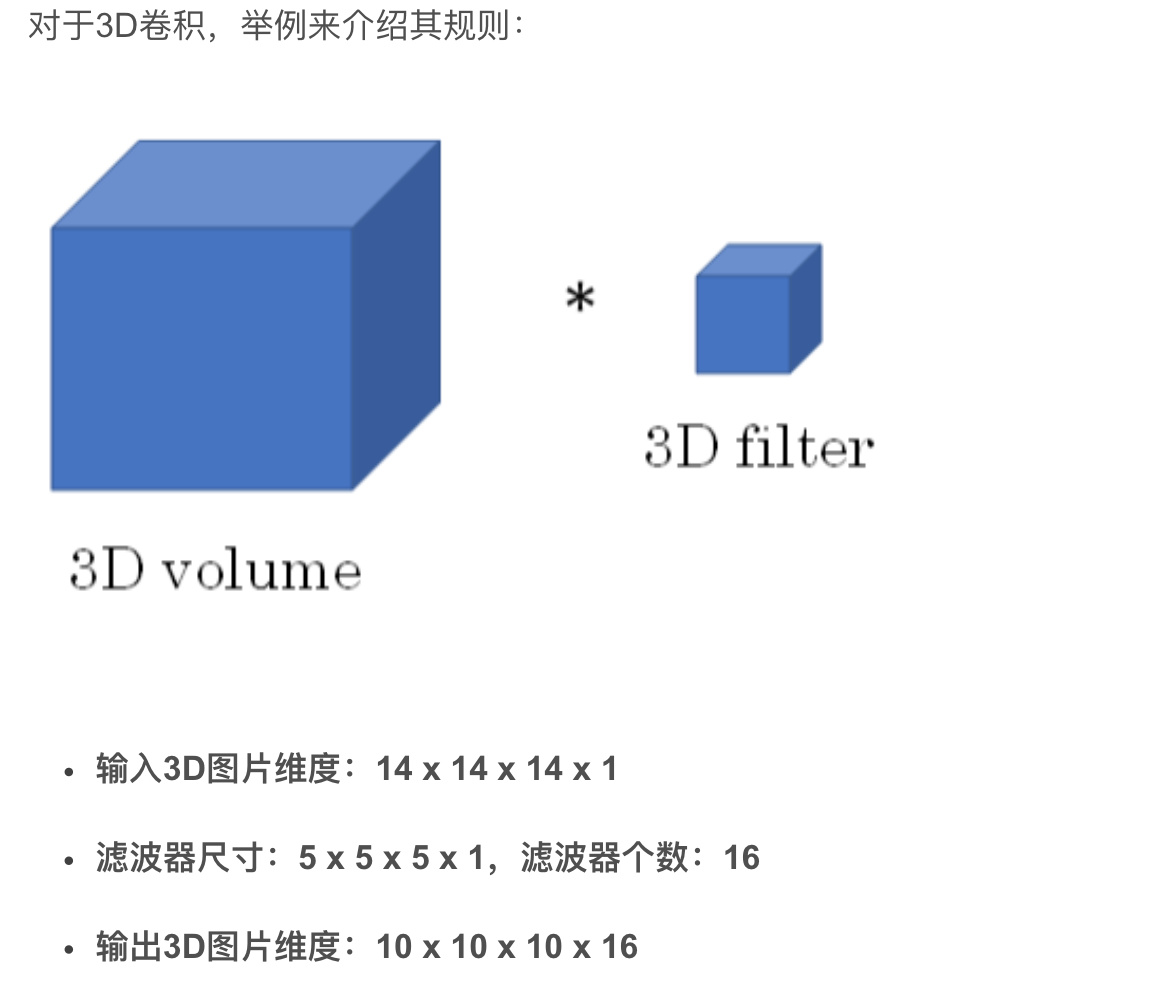

三维卷积（Convolutions over volumes）

检测灰度图像的特征，是一个通道，也想检测RGB彩色图像的特征,对应红、绿、蓝三个通道，即通道数为3。三维分别表示图片的高度（height）、宽度（weight）和通道（channel），图像的通道数必须和过滤器的通道数匹配。

过程是将每个单通道与对应的filter进行卷积运算，然后再将3通道的和相加，得到输出图片的一个像素值。不同通道的滤波算子可以不相同。

单层卷积网络（One layer of a convolutional network）

选定滤波器组后，参数数目与输入图片尺寸无关。所以，就不存在由于图片尺寸过大，造成参数过多的情况。参数=filter.Hfilter.Wfilter.C*滤波器组数例如一张1000x1000x3的图片，标准神经网络输入层的维度将达到3百万，而在CNN中，参数数目只由滤波器组决定，数目相对来说要少得多，这是CNN的优势之一。

最后，我们总结一下CNN单层结构的所有标记符号，设层数为l。

$f^{[l]}$ = filter size
$p^{[l]}$ = padding
$s^{[l]}$ = stride
$n_c^{[l]}$ = number of filters

输入维度为：$n_W^{[l-1]} * n_H^{[l-1]} * n_c^{[l-1]}$

每个滤波器组维度为：$f^{[l]} * f^{[l]} * n_c^{[l-1]}$

权重维度为：$f^{[l]} * f^{[l]} * n_c^{[l-1]} * n_c^{[l]}$

偏置维度为：$1 * 1 * 1 * n_c^{[l]}$

输出维度为：$n_H^{[l]} * n_W^{[l]} * n_c^{[l]}$ 其中，

\[n_H^{[l]}=\lfloor \frac{n_H^{[l-1]}+2p^{[l]}-f^{[l]}}{s^{[l]}}+1 \rfloor\] \[n_W^{[l]}=\lfloor \frac{n_W^{[l-1]}+2p^{[l]}-f^{[l]}}{s^{[l]}}+1 \rfloor\]

如果有m个样本，进行向量化运算，相应的输出维度为：$m * n_H^{[l]} * n_W^{[l]} * n_c^{[l]}$

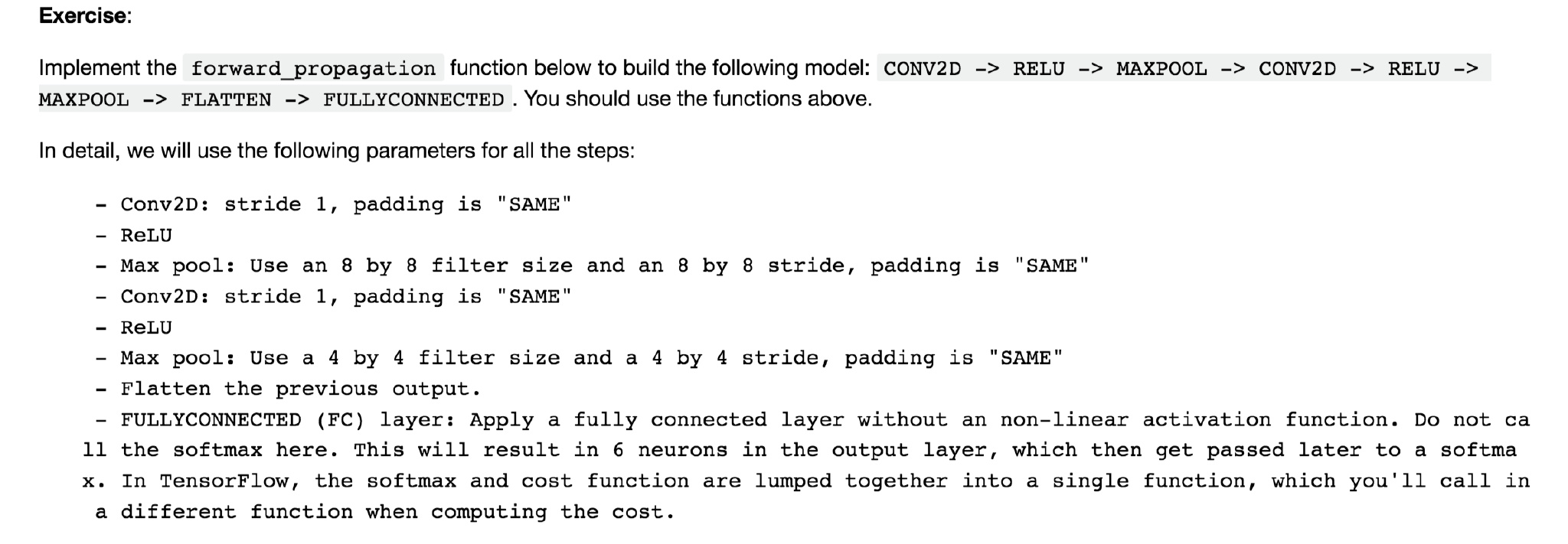

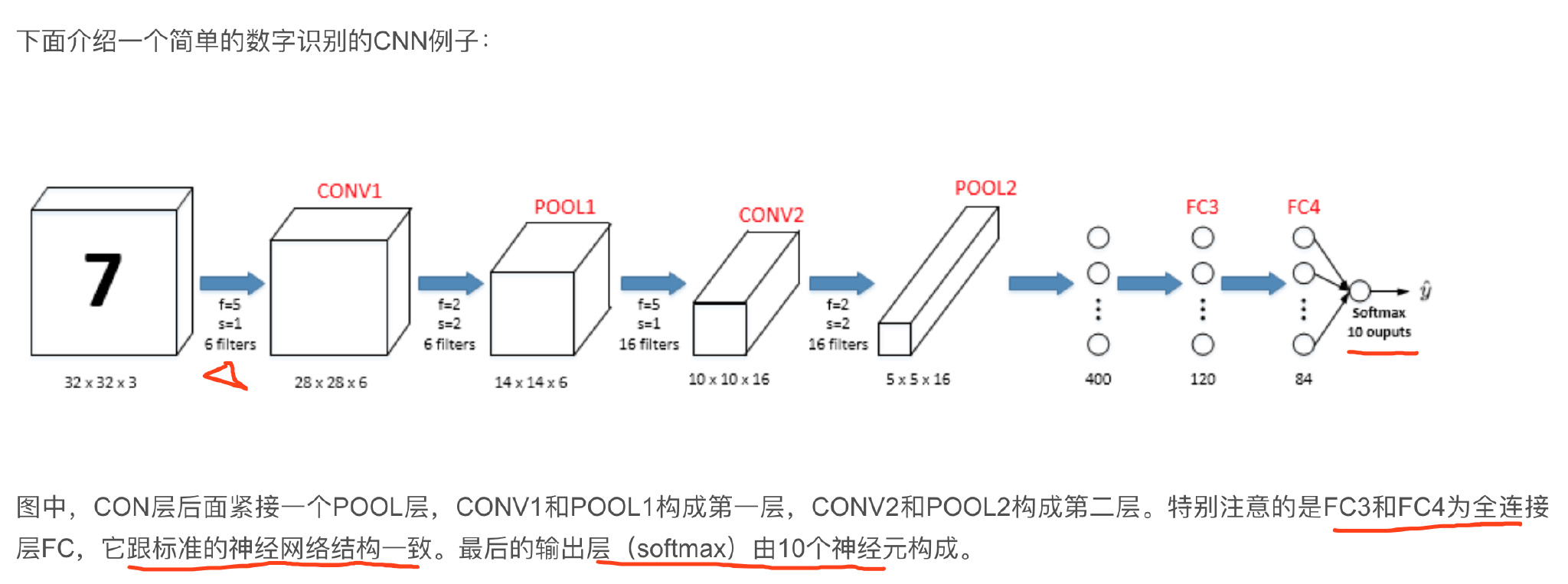

Simple Convolutional Network

输出层可以是一个神经元，即二元分类（logistic）；也可以是多个神经元，即多元分类（softmax）。最后得到预测输出ŷ 。随着CNN层数增加，$n_H^{[l]}和n_W^{[l]}一般逐渐减小，而n_c^{[l]}一般逐渐增大$。

CNN有三种类型的layer：

Convolution层（CONV）卷积层
Pooling层（POOL）池化层
Fully connected层（FC）全连接层

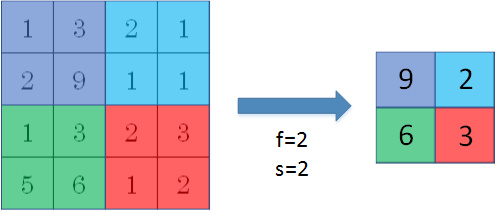

池化层（Pooling layers）

使用池化层来缩减模型的大小，提高计算速度，同时提高所提取特征的鲁棒性

Pooling layers的做法比convolution layers简单许多，没有卷积运算，仅仅是在滤波器算子滑动区域内取最大值，即max pooling，这是最常用的做法。如果是多个通道，那么就每个通道单独进行max pooling操作。除了max pooling之外，还有一种做法：average pooling。max pooling比average pooling更为常用。
